Предостережение
1. Одновременно демонтируйте только одну стойку с автомобиля.
2. Поместить все крепежные детали в одну сторону в точном соответствии, в порядке удаления, так, чтобы Вы могли повторно собрать все эти части позже в обратном порядке.
3. Поврежденный пылезащитный чехол должен будет заменен новым.
4. Сжимая пружину (5), будьте осторожным, чтобы при рывке не повредить поршневой шток, поскольку повреждение вызовет утечку масла.
5. Гайки и болты верхнего крепления должны быть зажаты с указанным моменту затяжки, как рекомендовано автомобильным изготовителем. Все другие гайки и болты должны также быть обжаты.
6. В случае необходимости, удалите воздух из магистрали системы торможения. Убедитесь, что расширительный бачок тормозной жидкости снова наполнен до нужного уровня.
Демонтаж
1. Отметьте положение верхней пластины (4) на кузове так, чтобы повторно собрать в том же самом положении.
2. Спиральная пружина (5) должна быть сжата компрессором прежде, чем амортизационная стойка будет демонтирована.
3. Удалите только те гайки и болты (6) в нижнем креплении, которые позволят отсоединить стойку от оси автомобиля.
4. Отвинтите оставшиеся гайки верхней опоры (7) и затем удалить стойку из автомобиля.. В некоторых случаях тормозной барабан должен быть придержан, в то время как удаляется стойка.
5. Убедившись, что спиральная пружина (5) сжата, отвинтите главную крепежную гайку штока (2) и оставшиеся крепежи.
6. Отвинтите крепежное кольцо (9) разборной стойки. Все внутренние детали могут быть удалены.
7. Переверните стойку дном вверх, чтобы удалить остатки старого масла.
Установка

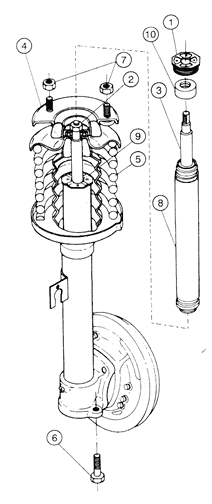

1. После прокачки, вставьте новый картридж KYB (8). Используйте втулку из KYB-комплекта(10) если требуется, и установите, как показано на рисунке
2. Используя крепежную гайку (1) зажмите картридж в стойке (альтернативно можно использовать оригинальную крепежную гайку (9)).
3. Проверьте все монтажные детали на предмет их износа, подготовьте их в правильном порядке, проверьте комплектацию..
4. Соберите амортизационный узел на автомобиле, в порядке, полностью противоположном процедуре демонтажа. |
